Termékleírás

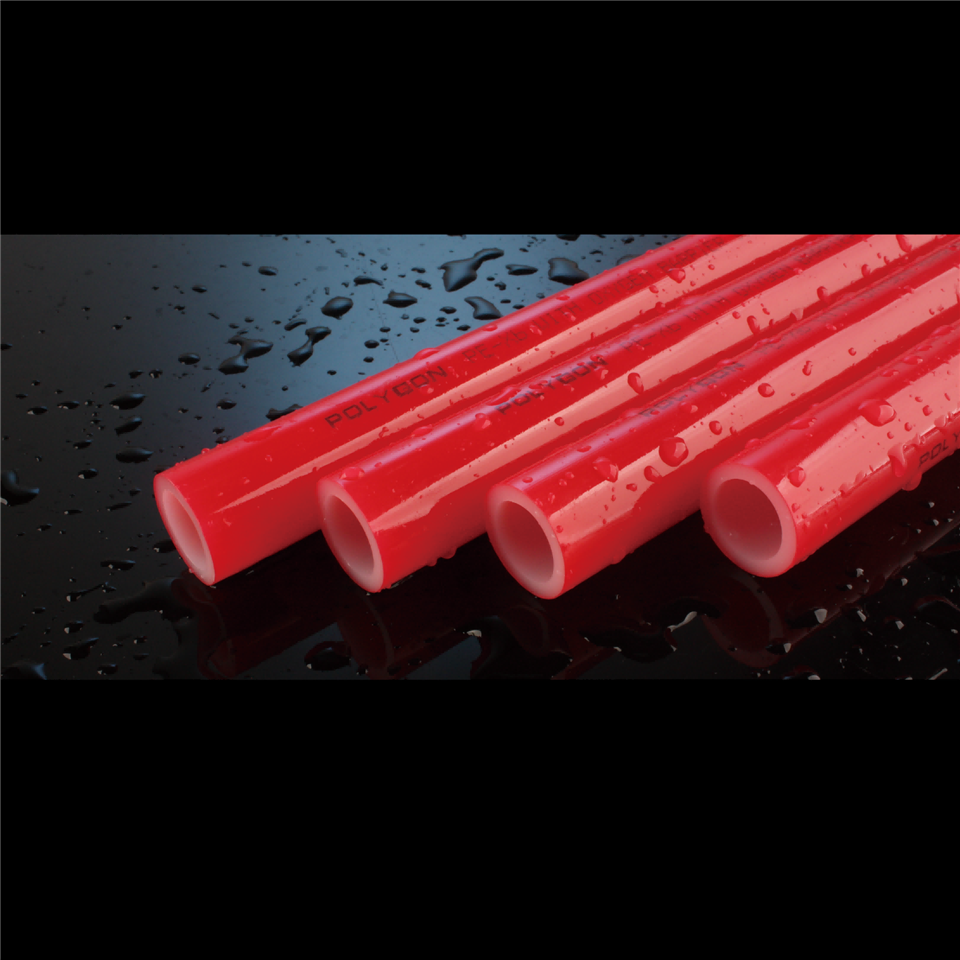

Az 5 rétegű EVOH PEX B cső szimmetrikus szerkezettel rendelkezik: PEXB/kötőréteg/EVOH/kötőréteg/PEXB, az EVOH-réteget központilag kapszulázva a fokozott oxigéngát integritás érdekében. Mindkét változat importált EVOH gyantát használ, és a svájci Maillefer szabadalmaztatott formája. A csöveket szigorú oxigénáteresztő-vizsgálatnak vetik alá (0,01 mg/l vagy annál kisebb érték) és hidrosztatikus nyomásellenőrzést.

Elérhető szerkezetek

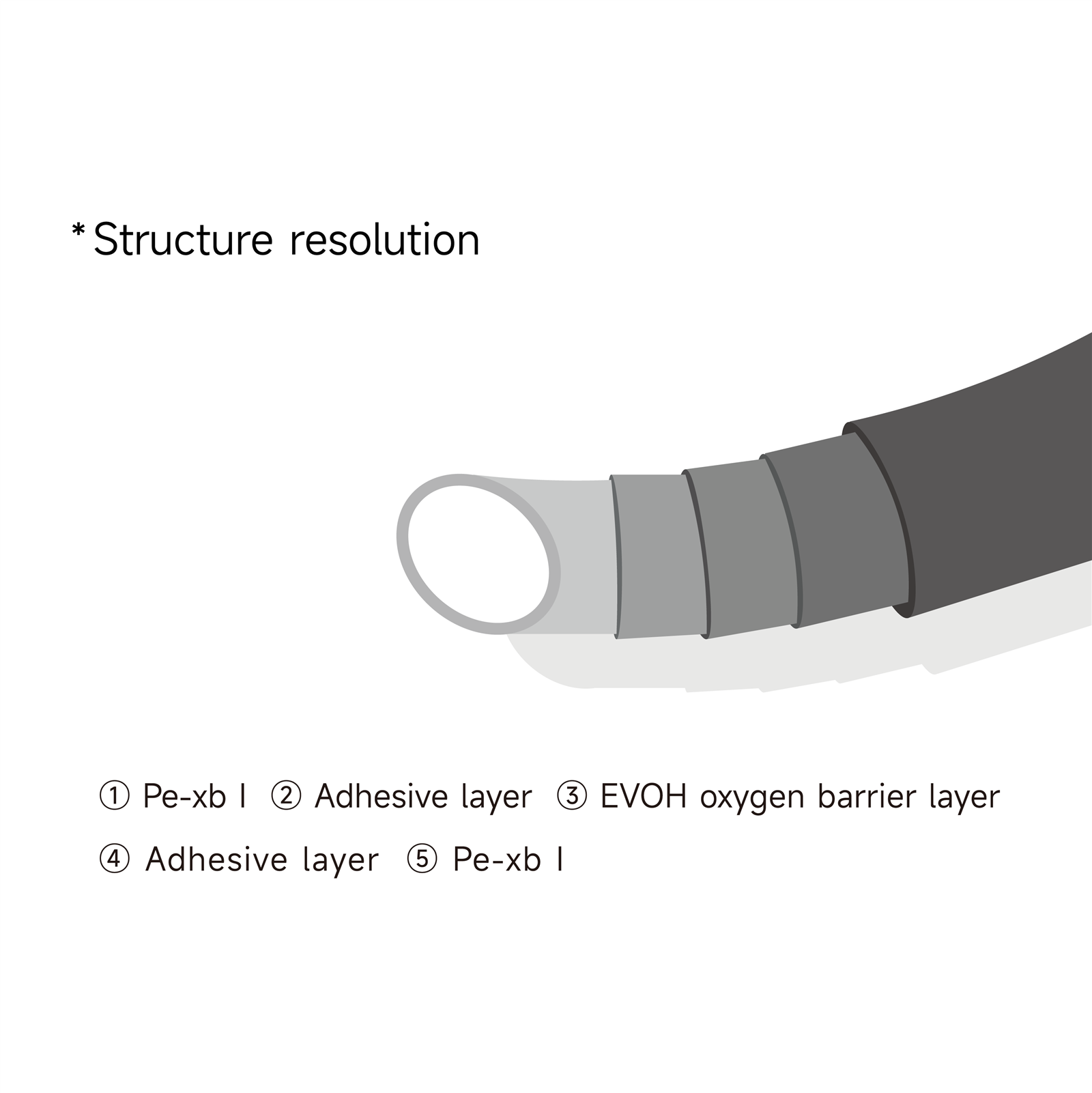

5 Réteg oxigénzáró cső (5 réteg PEX B EVOH)

① PEX{0}}B réteg

② Ragasztóréteg

③ EVOH oxigénzáró réteg

④ Ragasztóréteg

⑤ PEX{0}}B réteg

Termék információ

1. Anyag

Szilán-térhálós polietilén (PEX-B) + EVOH záróréteg

2. Oxigénáteresztő képesség

Kisebb vagy egyenlő, mint 0,01 mg/L (ISO 17455 kompatibilis)

3. Üzemi hőmérséklet

-40 foktól 95 fokig (hosszú távon-), 110 fokig (rövid távon)

4. Nyomásérték

0,69 MPa 82 fokon; 1,0 MPa 23 fokon

5. Tanúsítványok

CNAS laboratóriumban tesztelt, ISO 9001, ASTM F876/F877

Termékleírás

Prémium anyagok és technológia

Importált EVOH záróanyagot és fejlett gyártási berendezéseket használ a svájci Nokia-Maillefer szabadalmaztatott formákkal, így biztosítva a kiváló oxigénállóságot.

Tanúsított minőség

Szigorúan tesztelt és hiteles szervezetek által tanúsított oxigénzáró teljesítmény. A szabadalmaztatott technológia egyenletes rétegvastagságot és egyenletes termékminőséget garantál.

Könnyű telepítés

A kiváló rugalmasság, a széles hajlítási sugár és a nagy folyadék{0}}mechanikai hatékonyság leegyszerűsíti és felgyorsítja az építést.

Alkalmazható forgatókönyvek

Radiátoros fűtési rendszerek

Megakadályozza a kazánok és szelepek korrózióját.

Padlófűtés

Az oxigéngát biztosítja a rendszer hosszú élettartamát.

Napenergia-hővezetékek

Alkalmas magas{0}}hőmérsékletű szoláris víz keringtetésére.

HVAC rendszerek

Hűtött víz- és hőcserélő hálózatokban használatos.

Műszaki adatok

Ingatlan	Érték	Egység	Standard
Maximális használati hőmérséklet	95	fokozat
Sűrűség	0.9442	G/cm³	ASTM D-792
A hőtágulási sebesség 0-70 fok között	1,9*10⁴	k²	ASTM D-696
Hővezetőképesség	0.41	WK'm⁴	DIN 52612-1
A flexlon modul rugalmassága -40 fokon -0 fokon -23 fokon	498 312 183	N/mm¹ N/mm N/mm²	DIN EN ISO 178
Ellenállás a traktonnal szemben	20	N/mm²	ASTM D-538
Megnyúlás szakadás	400%		ASTM D-538
Felületi ellenállás	>1012Ω	Ω	IEC 60093

Termékleírás

DIN SZABVÁNY PEX CSŐ DIN 16893
DN	Külső átmérő mm	Átlagos külső átmérő, mm		Falvastagság mm
DN	Külső átmérő mm	dem, min	dem,max	S6,3	S5	S4	S3,2
16	16	16,0	16,0	1,3	1,5	1,8	2,2
20	20	20,0	20,0	1,5	1,9	2,3	2,8
25	25	25,5	25,5	1,9	2,3	2,8	3,5
32	32	32,0	32,0	2,4	2,9	3,6	4,4
40	40	40,0	40,0	3,0	3,7	4,5	5,5
50	50	50,0	50,0	3,7	4,6	5,6	6,9
63	63	63,0	63,0	4,7	5,8	7,1	8,7

ASTM szabványú PEX cső ASTM F876/F877/CTS-OD SDR9
Névleges cső méretű hüvelyk	Dimenzió		Üzemi nyomás (PNMpa) és maximálisan működőképes hőmérséklet (Tmax, fok)
Névleges cső méretű hüvelyk	Külső átmérő, hüvelyk	Falvastagság, hüvelyk
3/8	0.500±0.003	0.070+0.010	(1)PN=0.69Mpa (100psi), Tmax{0}} fok (180 F) (2)PN=1.0mPA (145psi), Tmax =23 fok (73 F)
1/2	0.625±0.004	0.070+0.010
5/8	0.750±0.004	0.083+0.010
3/4	0.875±0.004	0.097+0.010
1	1.125±0.005	0.125+0.0013
